產品介紹

NIST SRM 2460a標準子.彈復制品(標準品）是一種子.彈簽名標準，包括來自發射子.彈的六個陸地雕刻區域 (LEA) 的子.彈.輪廓簽名。它是從原始 SRM 2460 標準項目符號 [1, 2] 復制而來的。 SRM 2460a 主要用作法醫實驗室的檢查標準，以幫助驗證用于子.彈成像和輪廓的計算機化光學設備是否正常運行以測量子.彈形貌特征。一個單位SRM 2460a 由一個安裝在塑料支架上的鍍鎳和鍍金標準子.彈復制品組成（參見圖 1）。

虛擬/物理子.彈簽名標準：

SRM 2460a 虛擬子.彈簽名標準（參見圖 2）是一組六個數字化子.彈.輪廓簽名，每個 LEA 一個。物理 SRM 2460a 子.彈的 LEA 配置文件簽名與相應的虛擬子.彈簽名標準具有經認證的相似性。虛擬子.彈簽名為 SRM 2460a 的地形測量提供了比較參考。這些簽名可以從 NIST 網站獲得，用于表面計量算法測試系統 [3]。簽名與 SRM 2460 的簽名相似但不相同。

經認證的歸一化互相關函數最大值 (CCFmax) 和特征差異 (Ds)：

歸一化 CCFmax（相關系數）和 Ds [2, 4] 的認證值基于從六個配置文件簽名之間的配置文件比較獲得的結果。 SRM 2460a 標準項目符號副本和數字參考項目符號簽名標準的副本。對于測量的子.彈簽名和參考標準之間的理想匹配，CCFmax 是等于 1，Ds 等于 0。測量了 65 個 SRM 2460a 標準子.彈復制品，并與參考標準進行了比較。對所有 65 個 SRM 子.彈的六個子.彈簽名的六個互相關函數最大值 CCFmax 和簽名差異 Ds 的值進行了統計分析。

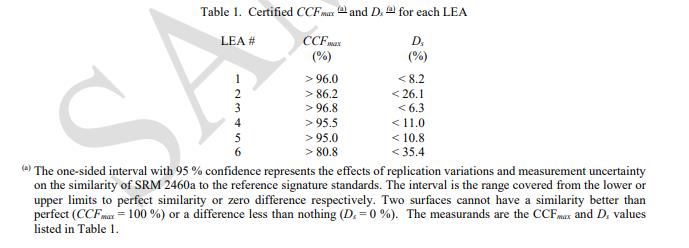

NIST SRM 2460a標準子.彈復制品(標準品）對于 65 個標準子.彈復制品，表 1 中報告了 CCFmax 的下限和 Ds 的上限，置信水平為 95% [5]。NIST 認證值為NIST 對其準確性有最高置信度的值，因為所有已知或可疑的偏差來源都已被調查或考慮 [6]。對于每個 SRM 2460a LEA，用戶可以通過與數字參考輪廓的比較來建立相應表面輪廓的測量結果的可追溯性。這組六個參考配置文件是根據 SRM 2460a LEA 的可追溯 NIST 測量結果生成的。
